PCR实验室平面结构图：共四个主要区域
01 试剂制备区
这一区域主要有3个作用，首先是贮存试剂的制备，其次是试剂的分装，最后是主反应混合液的制备。实验所用的试剂和用于标本制作的材料必须直接运送至该区，中途不得经过其他区域。试剂原材料必须放在本区内，并且备至贮存试剂。至于是否需要控制气流压力，本区没有严格要求。
02 样本制备区
这一区域也有3个作用，首先是临床标本的保存，其次是核酸(RNA、DNA)的提取、贮存，最后是核酸加入至扩增反应管和测定RNA时DNA的合成。为了避免邻近区域进入本区的气溶胶污染，本区的压力梯度为相对于临近区域为正压。此外，为了预防加样操作中发生气溶胶污染，工作人员要避免在本区内的不必要走动。
03 核酸扩增区
这一区域主要有2个作用，首先是DNA扩增，其次是把制备的实验试剂做成反应混合液。由于实验扩增有较高的污染指数，所以本区的压力梯度要求为相对于邻近区域为负压，这样能避免气溶胶从本区泄漏。
04 产物分析区
这一区域的主要作用是测定相关扩增片段，如果分子生物实验室中已设有全自动封闭分析仪器，那么不用再设立这一区域。本区的压力梯度要求为相对于临近区域为负压，以免扩增产物从本区扩散至其它区域。

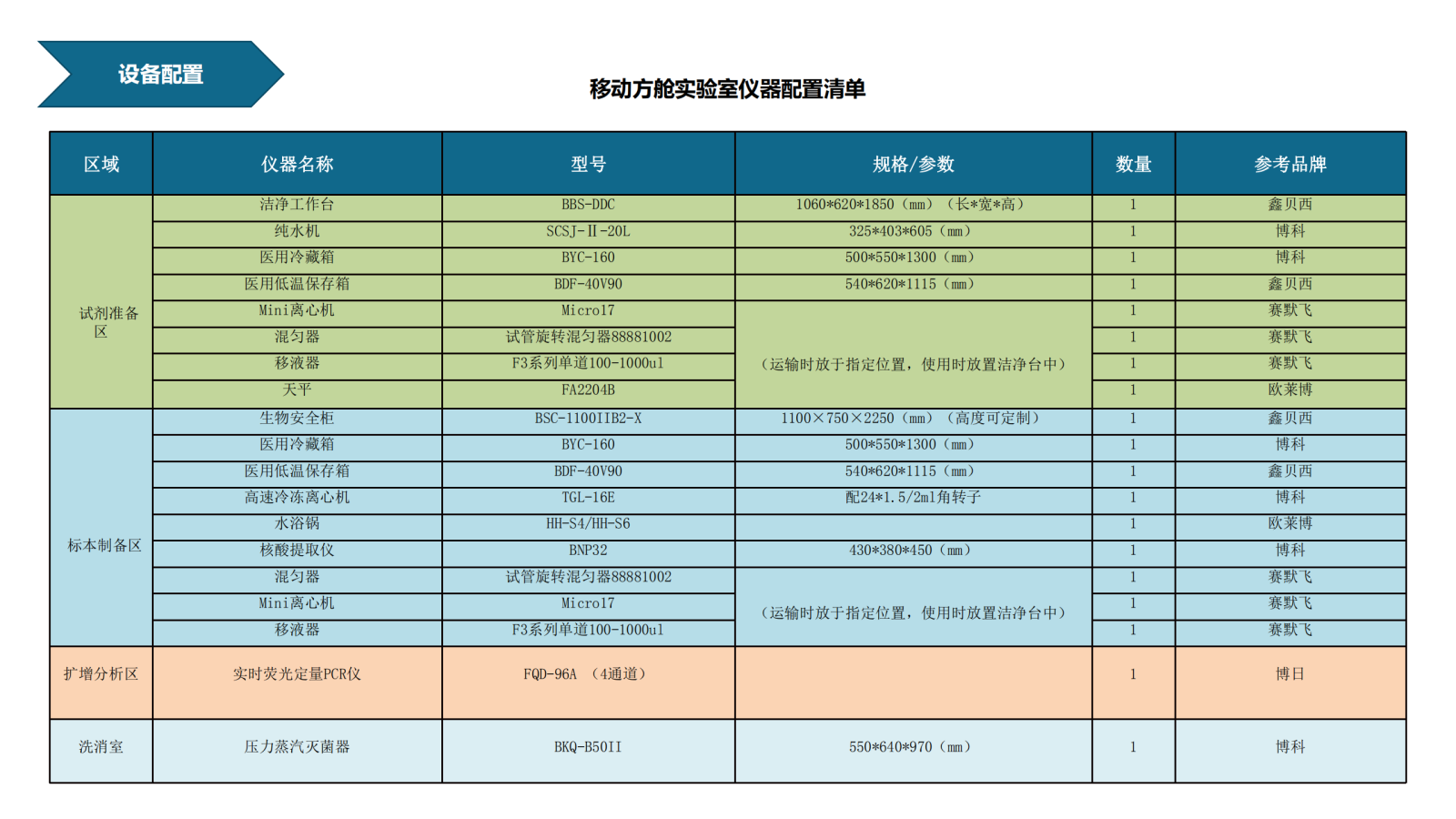

pcr实验室设备清单
| 编号 | 分区 | 设备 | 用途 | 数量 | 品牌 | 型号 | 市场价 |
| 1 | 试剂准备区 | 洁净工作台 | 配试剂 | 1 | BIOBASE | BBS-SDC | 14500 |
| 掌上离心机 | 配置试剂离心 | 1 | BIOBASE | Mini-12（带显示屏） | |||
| 混均仪/旋涡混合器/涡旋震荡器 | 试剂混均 | 1 | 赛默飞 | 88882010 | 3800 | ||
| 金属浴 | 试管恒温加热 | 1 | 欧莱博 | OLB-DH300 | 3300 | ||
| 移液器 | 移液 | 8 | 艾本德 | 0.5-10ul/10-100ul/20-200ul/100-1000ul | |||
| 移液器支架 | 放移液器 | 1 | 大龙 | 线性 | |||
| 零下25度低温冰箱 | 试剂存放 | 1 | BIOBASE | BDF-25V270 | 17000 | ||
| 2-8度试剂冷藏箱 | 试剂存放 | 1 | BIOBASE | BYC-310 | 9600 | ||
| 紫外消毒车 | 空间消毒 | 1 | OLABO | OLABO 紫外线消毒车-Y | 600 | ||
| 2 | 样本制备区 | 生物安全柜 | 样本处理 | 1 | BIOBASE | BSC-1500IIB2-X | 138000 |
| 核酸提取仪 | 核酸提取 | 1 | BIOBASE | BK-HS96 | 500000 | ||
| 高速离心机 | 样品离心处理 | 1 | BIOBASE | TG-16W（24×1.5/2ml） | 8500 | ||
| 高速冷冻离心机 | 样品离心处理 | 1 | BIOBASE | TGL-16M（24×1.5/2ml） | 23000 | ||
| 掌上离心机 | 配置试剂离心 | 1 | BIOBASE | Mini-12（带显示屏） | |||
| 混均仪/旋涡混合器/涡旋震荡器 | 试剂混均 | 1 | 赛默飞 | 赛默飞世尔科技（中国）有限公司 | 88882010 | ||
| 金属浴 | 试管恒温加热 | 1 | 欧莱博 | OLB-DH300 | 3300 | ||
| 移液器 | 移液 | 8 | 艾本德 | 0.5-10ul/10-100ul/20-200ul/100-1000ul | |||
| 零下86度低温冰箱 | 样本暂存 | 1 | BIOBASE | BDF-86V348 | 60000 | ||
| 2-8度试剂冷藏箱 | 样本暂存 | 1 | BIOBASE | BYC-310 | 9600 | ||
| 高压蒸汽灭菌器 | 废物消毒 | 1 | BIOBASE | BKQ-B75II | 24000 | ||
| 移液器支架 | 放移液器 | 1 | 大龙 | 线性 | |||
| 紫外消毒车 | 空间消毒 | 1 | OLABO | OLABO 紫外线消毒车-Y | 600 | ||
| 3 | 扩增区 | 荧光定量PCR仪 | 核酸扩增 | 1 | 乐普 | Lepgen-96 | |
| UPS电源 | 断电供电 | 1 | 英威腾 | HT1106XL(延时4小时) | |||
| 紫外消毒车 | 空间消毒 | 1 | OLABO | OLABO 紫外线消毒车-Y | 600 |
